Drohnen-Vermessung für Bau & Architektur

Digitale Bestandsaufnahme

Die Bestandaufnahme bildet die Grundlage für jede erfolgreiche Planung. Mit hochauflösender Photogrammetrie erfassen wir Gelände und Objekte aus der Luft und generieren daraus massstabsgetreue digitale Zwillinge. Dies ergänzt manuelle Messungen und liefert eine hohe Datendichte.

Effizienz durch Geodaten

Die Drohnengestützte Vermessung verkürzt die Einsatzzeiten vor Ort und erhöht gleichzeitig die Sicherheit. Die hochgenauen Daten lassen sich in bestehende CAD- oder BIM-Systeme integrieren und ermöglichen so einen reibungslosen Arbeitsablauf für Planer, Ingenieure und Architekten.

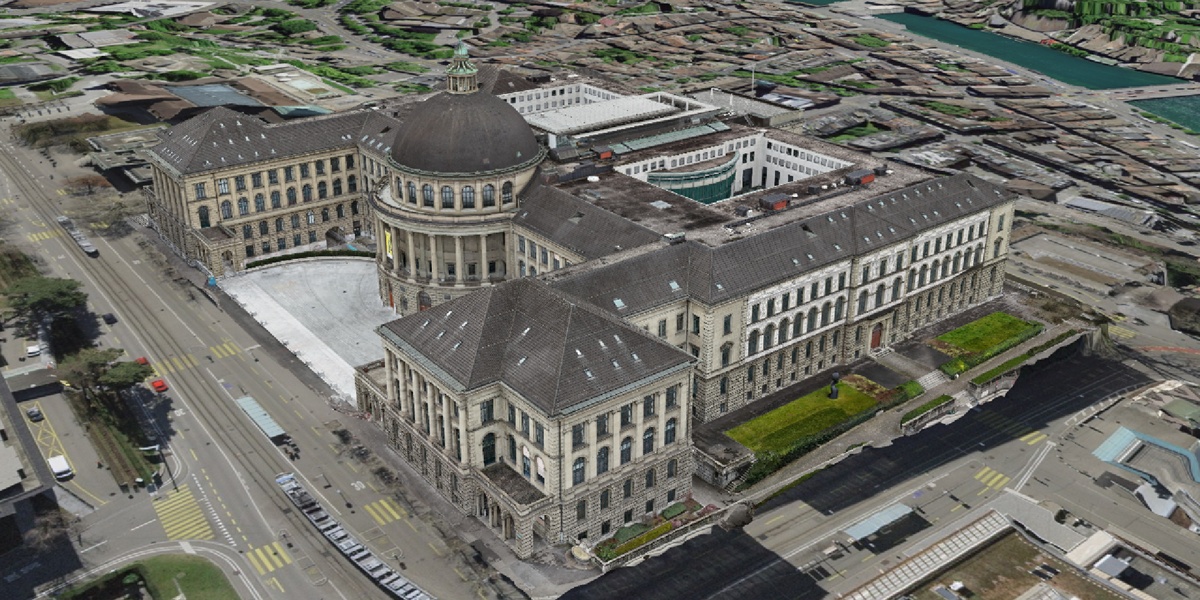

Digitales 3D-Modell zeigt die ETH Zürich

Photogrammetrie Gebäude

Präzise Gebäudeerfassung

Die photogrammetrische Erfassung von Fassaden und Dächern ist die Grundlage für exakte digitale Zwillinge. Wir erstellen hochauflösende Punktwolken und 3D-Modelle, die als Planungsgrundlage dienen. Selbst schwer zugängliche Bereiche können ohne Gerüste lückenlos dokumentiert werden. Diese hohe Datendichte bietet entscheidende Vorteile, beispielsweise für die PV-Planung auf komplexen Dachflächen. So können wir den Zeitaufwand vor Ort deutlich minimieren.

Demoprojekt Dachausmass

Baustellenanalyse aus der Luft

Optimieren Sie Ihr Baustellenmanagement durch regelmässige Drohnenbefliegungen. Wir liefern Ihnen präzise Orthofotos und digitale Geländemodelle zur exakten Volumenberechnung von Erdmassen oder Deponien. Der visuelle Vergleich des Baufortschritts erleichtert die Koordination und sichert die lückenlose Dokumentation gegenüber Dritten. Dank georeferenzierter Daten lassen sich Abweichungen zum Projektplan frühzeitig erkennen und kostspielige Fehler vermeiden.

Demoprojekt Baugrube

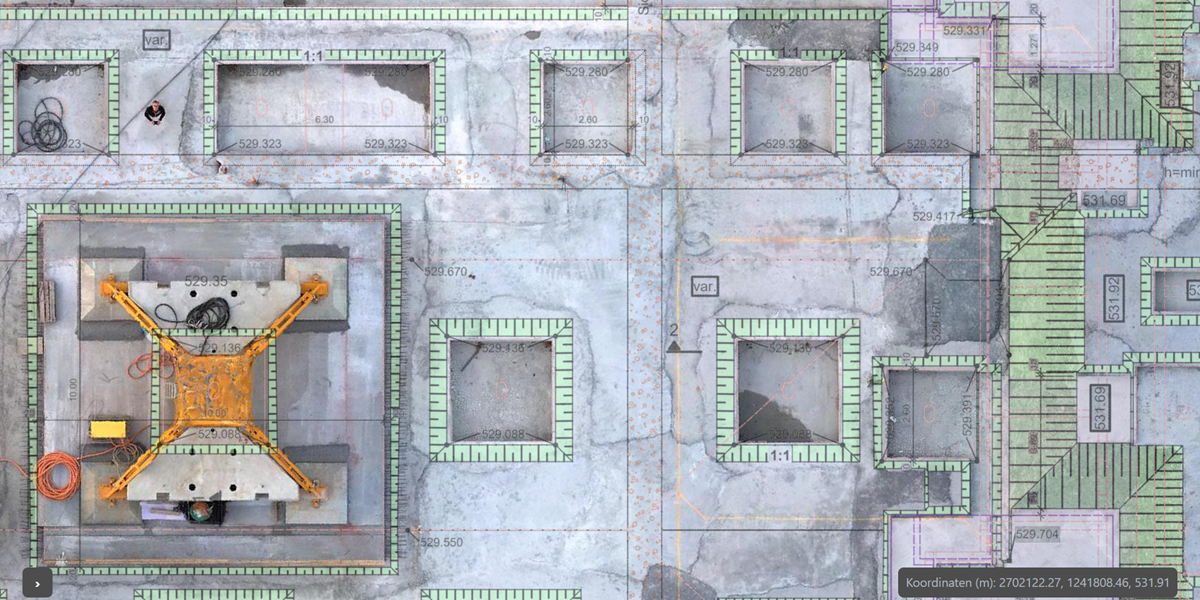

Digitales 3D-Modell zeigt die Baugrubensohle mit Fundamentvertiefungen

Photogrammetrie Baustellen

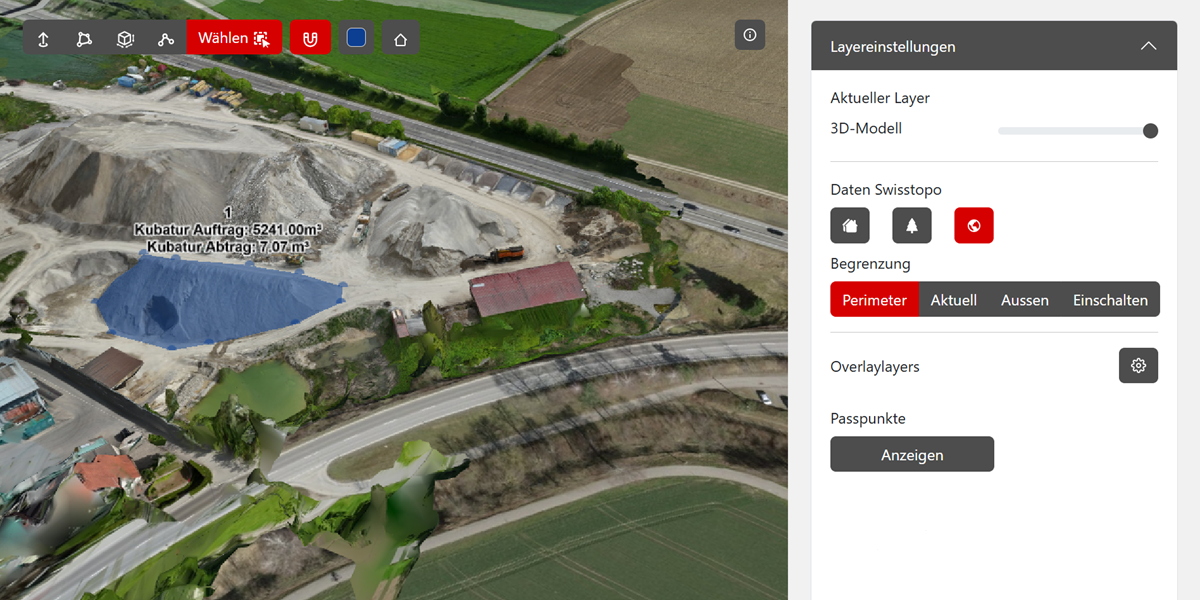

Digitales 3D-Modell zeigt eine Kiesdeponie aus der Luft

Digitale Datenzentrale

Projektdaten - jederzeit & überall

Alle erhobenen Geodaten fliessen in unsere digitale Datenzentrale ein. Über das interaktive Webportal greifen Sie ortsunabhängig auf 3D-Modelle und Messwerte zu. Die intuitive Benutzeroberfläche ermöglicht es Ihnen, Distanzen, Flächen und Volumen direkt im Browser zu bestimmen oder Daten in CAD-Formaten sowie über Schnittstellen zu exportieren. Nutzen Sie Ihr Login für vorausschauende Planung, Dokumentation und Transparenz in Ihren Prozessen.

Demoprojekt Kiesdeponie

Vermessungen mit Drohnen: Die wichtigsten Fragen

Wer kümmert sich um Flugbewilligungen und rechtliche Vorgaben?

Bewilligungen: Die SafeRC GmbH übernimmt die Abklärung luftraumrechtlicher Vorschriften sowie die Kontaktaufnahme mit der Flugsicherung (zum Beispiel Skyguide).
Sicherheit vor Ort: Unsere vom BAZL lizenzierten Piloten fliegen stets im Zweierteam (Pilot und visual Observer) und kümmern sich um die temporäre Absperrung des Start- und Landeplatzes.
Informationspflicht: Der Auftraggeber ist dafür verantwortlich, Anwohner, Nachbarn und Mitarbeiter vor Ort über den Drohneneinsatz (Privatsphäre und Datenschutz) zu informieren.

Welche Wetter- und Lichtbedingungen sind für einen Vermessungsflug erforderlich?

Voraussetzung für präzise Ergebnisse sind trockenes Wetter und stabile Windverhältnisse. Neben dem Wetter spielt auch das Licht eine entscheidende Rolle für die Qualität der Vermessungsresultate:

Sonnenstand & Schatten: Der Sonnenstand sollte bei der Flugplanung so berücksichtigt werden, dass starke Schlagschatten vermieden werden und bei Gebäudeaufnahmen kein störendes Gegenlicht entsteht.
Ideale Verhältnisse: Perfekte Bedingungen für die Photogrammetrie bietet ein bedeckter Himmel, da das diffuse Streulicht für eine gleichmässige Ausleuchtung ohne harten Schattenwurf sorgt.

Für welche Anwendungsbereiche eignet sich die Vermessung per Drohne?

Die drohnengestützte Photogrammetrie-Vermessung ist äusserst vielseitig einsetzbar und bietet in zahlreichen Branchen erhebliche Effizienz- und Sicherheitsvorteile:

3D-Gebäudeaufnahmen: Gefahrlose Erfassung von Dächern und Fassaden zur Erstellung detaillierter Punktwolken und fotorealistischer 3D-Modelle (digitale Zwillinge). Dies bildet die ideale Grundlage für Sanierungen, Architektenpläne, BIM/CAD-Systeme sowie die präzise Belegungsplanung von Photovoltaik-Anlagen.
Geländevermessung: Schnelle Erstellung präziser digitaler Gelände- und Oberflächenmodelle (DGM/DOM) sowie hochauflösender Orthofotos für die Infrastruktur- und Landschaftsplanung.
Berechnung von Volumen & Massen: Effiziente digitale Inventur für Kies- und Betonwerke, Deponien sowie Recyclingbetriebe. Volumina von Aushub, Deponien und Materiallagerbeständen lassen sich innert Minuten präzise bestimmen, ohne zeitaufwendige manuelle Messungen oder Betriebsunterbrüche.
Baustellen-Monitoring: Wöchentlich aktualisierte 3D-Modelle der Baustelle (Soll-Ist-Vergleiche mit Projektplänen). Sie ermöglichen ein schnelles Massen-Controlling für Subunternehmer-Abrechnungen sowie ein rechtssicheres Claim-Management.

Welche Vorteile bietet die Drohnenvermessung im Vergleich zu traditionellen Methoden?

Die drohnengestützte Vermessung (Photogrammetrie) bietet gegenüber traditionellen Methoden wie der terrestrischen Vermessung mit Tachymetern oder GPS-Empfängern erhebliche Vorteile:

Zeitersparnis & Arbeitssicherheit: Drohnen können in einem einzigen Flug von 30 Minuten Flächen von mehreren Hektaren erfassen. Instabile Steinbrüche, stark befahrene Strassen, Bahngleise oder Deponien werden sicher aus der Distanz kartiert.
Erfassung unzugänglicher Gebiete: Ob Sumpfgebiete, dichte Vegetation oder steile Felswände, die Drohne erreicht Orte, die zu Fuss unzugänglich oder schlicht zu gefährlich sind.
Geringe Störung des Betriebs: Auf Grossbaustellen oder im Strassenverkehr kann der Betrieb während der Vermessung normal weiterlaufen. Es müssen keine Spuren gesperrt oder Maschinen gestoppt werden.

Was ist der GSD-Wert (Ground Sample Distance) und wie beeinflusst er die Messgenauigkeit im digitalen Plan?

Der GSD-Wert bezeichnet den Abstand zwischen den Mittelpunkten zweier benachbarter Pixel auf dem Boden. Je kleiner der GSD-Wert, desto höher sind die Detailgenauigkeit und die Messgenauigkeit im digitalen Plan:

Bedeutung: Ein GSD von beispielsweise 2 cm/Pixel bedeutet, dass ein einziges Pixel im Bild eine Fläche von 2 x 2 cm auf dem Objekt repräsentiert.
Messgenauigkeit im digitalen Plan: Die relative Messgenauigkeit bei Distanz-, Flächen- und Volumenmessungen im Webservice entspricht direkt der berechneten Auflösung. Bei Dachvermessungen (GSD 1-2 cm) erreichen Sie eine Messgenauigkeit von 1-2 cm, bei hochauflösenden Fassadenaufnahmen (GSD 3-6 mm) sogar eine Detailgenauigkeit von 3-6 mm im Plan.
Einfache Faustregel für die Praxis: Als Daumenregel gilt für professionelle Vermessungsdrohnen: Pro 10 Meter Messabstand (bzw. Flughöhe) vergrössert sich der GSD-Wert um ca. 1 cm.

Wie erhalte ich Zugriff auf die Vermessungsdaten und in welchen Formaten?

Nach der Auswertung erhalten Sie über Ihr persönliches Webservice-Login Zugriff auf alle Ergebnisse im interaktiven KOPA-Webportal:

Arbeiten im Browser: In der Benutzeroberfläche können Sie direkt 2D- und 3D-Geometrien, Strecken, Neigungen, Flächen und Volumen ausmessen.
CAD & BIM-Formate: Für die Weiterverarbeitung stehen die folgenden Exportformate zur Verfügung: DXF und DWG (Zeichnungsdateien), E57 und OBJ (Punktwolken & 3D-Modelle) sowie PDF-Pläne und Excel-Listen.
PV-Schnittstellen: Für eine schnelle und effiziente Auslegung von Photovoltaik-Anlagen sind direkte Schnittstellen zu den Planungssoftwares PV*SOL und Eturnity integriert.
